Термоусадочная муфта 3LPP для высокотемпературных полипропиленовых трубопроводов, устойчивая к температуре 120°C, для покрытия стыков трубопроводов

Термоусаживаемая лента 3LPP для защиты от коррозии стыков трубопроводов при высоких температурах

Обзор продукта

CNP-SGL-3LPP-HT — это запатентованная, ведущая в мире трехслойная система термоусаживаемых лент на основе полипропилена (3LPP), разработанная для защиты от коррозии сварных стыков трубопроводов в полевых условиях при высоких температурах для нефтегазопроводов и водопроводов. Полностью соответствующая стандарту ISO 21809-3:2016, эта система оптимизирована для экстремальных условий эксплуатации нефтегазопроводов на Ближнем Востоке и в морских условиях, с возможностью непрерывной эксплуатации при температурах выше 110°C.

Конструкция и слоистая структура

Система 3LPP воспроизводит характеристики заводских трехслойных полипропиленовых покрытий благодаря точно спроектированной трехслойной структуре:

• Слой 1 – Эпоксидный праймер с высокой температурой стеклования: Двухкомпонентный эпоксидный состав на модифицированной основе без растворителей с температурой стеклования (Tg) ≥ 120°C, обеспечивающий исключительную адгезию к стали, очищенной дробем (Sa 2.5). Этот термостойкий праймер формирует прочную антикоррозионную основу и обеспечивает сильное межслойное сцепление.
• Слой 2 – Полипропиленовый адгезив: Специально разработанный адгезив на основе сополимера полипропилена, который создает прочное слияние между эпоксидным праймером и полипропиленовой основой. Адгезив сохраняет целостность и прочность на отрыв даже при непрерывных рабочих температурах до 120°C, с измеренной прочностью на отрыв ≥ 4,5 Н/мм при 110°C.
• Слой 3 – Сшитая облучением полипропиленовая основа: Внешний слой использует технологию сшитого облучением полипропилена, отвержденного электронным пучком для достижения превосходной механической прочности, УФ-стабильности и химической стойкости. Эта передовая основа обеспечивает надежную защиту от механических повреждений, нагрузок от грунта и суровых факторов окружающей среды, типичных для пустынных и морских установок.

Ключевые особенности и преимущества

• Высокотемпературные характеристики: Непрерывная рабочая температура до 120°C, специально разработанная для линий транспортировки сырой нефти и газа при высоких температурах на Ближнем Востоке.

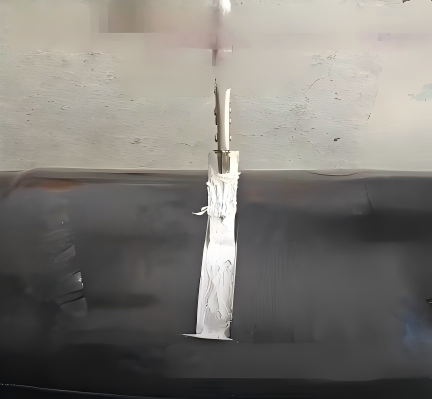

• Превосходная прочность на отрыв: Обеспечивает прочность на отрыв 27 Н/мм при 23°C и 4,5 Н/мм при 110°C (ASTM D1000), гарантируя надежную долговременную адгезию в условиях термических циклов.
• Стойкость к морской среде: Отличная стойкость к солевым брызгам, влажности и атмосферной коррозии в морской среде, что делает его идеальным для морских платформ и прибрежных трубопроводов.
• Быстрый монтаж: С помощью индукционного нагревателя средней частоты каждый стык монтируется всего за 5 минут на комплект, что значительно сокращает время полевых работ и затраты на рабочую силу.
• Технология сшитого облучением полипропилена: Запатентованный ведущий в мире процесс сшивки повышает стабильность размеров основы, ударную вязкость и долговечность по сравнению со стандартными лентами на основе полиэтилена.
• Сертификация ISO 21809-3:2016: Независимо протестировано и квалифицировано по последнему международному стандарту для полевых покрытий стыков трубопроводов.
• Стойкость к катодному отслаиванию: Минимальное катодное отслаивание при повышенных температурах, обеспечивающее совместимость с системами катодной защиты с наведенным током.

Технические характеристики

Применение

• Трубопроводы для транспортировки сырой нефти при высоких температурах (суша Ближнего Востока)
• Магистральные газопроводы, работающие при температуре выше 80°C
• Стыки стояков морских и подводных трубопроводов
• Точки входа/выхода при направленном и горизонтально-направленном бурении
• Полевой ремонт заводских покрытий 3LPP
• Трубопроводы для закачки воды и транспортировки пластовой воды

Система эпоксидного праймера

Двухкомпонентный эпоксидный праймер CNP-P-HT с высокой температурой стеклования специально разработан для совместимости с системой 3LPP. С температурой стеклования выше 120°C он сохраняет целостность адгезии в полном диапазоне рабочих температур. Праймер наносится непосредственно на очищенную зону сварного стыка с помощью поролоновых валиков перед установкой ленты, обеспечивая дополнительный барьерный слой и максимальную прочность на отрыв между стальной подложкой и полипропиленовым адгезивом.

Упаковка и доступность

Доступны шириной от 300 мм до 600 мм и толщиной 2,5 мм, 3,0 мм и 3,5 мм для диаметров труб от 200 мм до 1800 мм. Поставляется в стандартных экспортных деревянных ящиках с влагостойкой подкладкой. По запросу доступны нестандартные размеры и конфигурации рулонов.
